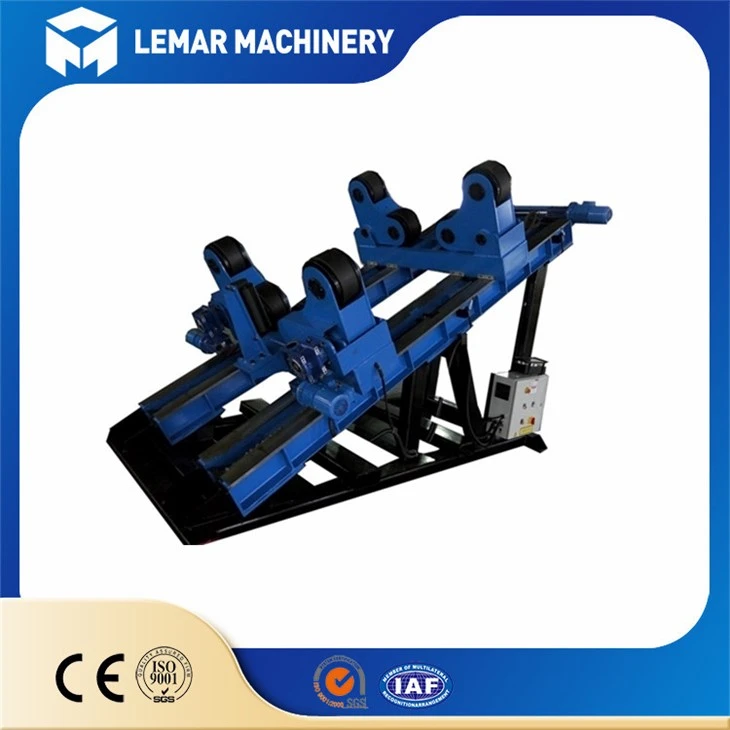

इच्छुक वेल्डिंग रोटेटर एक इच्छुक समर्थन फ्रेम का उपयोग करता है। सक्रिय और निष्क्रिय रोलर फ्रेम दोनों फ्रेम के शीर्ष पर बोल्ट किए जाते हैं, जिससे एक स्थिर झुकाव समर्थन प्रणाली बनती है।
एक जैकिंग तंत्र फ्रेम को जमीन के सापेक्ष 0 डिग्री -45 डिग्री के समायोज्य कोण पर झुकाव करने की अनुमति देता है, जो वर्कपीस पर वेल्ड सीम (क्षैतिज, लंबवत और चम्फर्ड) के सटीक संरेखण को सक्षम करता है।
विशिष्टता:
|
नमूना |
लोडिंग क्षमता (किग्रा) |
पाइप/टैंक व्यास (मिमी) |
रबर रोलर दीया। & चौड़ाई (मिमी) |
रोलर गति (m/h) |
मोटर -शक्ति (kW) |
गति समायोजन
|
|
रबर का बेलन |
स्टील रोलर |
|||||
|
ZTG-5 |
5000 |
Φ250-2300 |
Φ250*100 |
Φ240*20*2 |
6-60 |
0.75 |
|
जेडटीजी -10 |
10000 |
Φ320-2800 |
Φ300*120 |
Φ290*25*2 |
1.1 |
|
|
ZTG-20 |
20000 |
Φ500-3500 |
Φ350*120 |
Φ340*30*2 |
1.5 |
|
|
ZTG-30 |
30000 |
Φ600-3800 |
Φ350*120 |
Φ340*30*2 |
2.2 |
|
|
ZTG-40 |
40000 |
Φ600-4200 |
Φ400*120 |
Φ390*40*2 |
3 |
|
|
ZTG-50 |
50000 |
Φ700-4500 |
Φ400*120 |
Φ390*40*2 |
4 |
|
|
जेडटीजी -60 |
60000 |
Φ750-4800 |
Φ450*120 |
Φ440*50*2 |
4 |
|
|
ZTG-80 |
80000 |
Φ850-5000 |
Φ500*120 |
Φ490*60*2 |
5.5 |
|
|
ZTG-100 |
100000 |
Φ1000-5500 |
Φ500*120 |
Φ490*70*2 |
7.5 |
|
|
ZTG-150 |
150000 |
Φ1100-6000 |
Φ500*120 |
Φ600*Φ280 |
2*5.5 |
|
| ZTG-250 | 250000 | Φ1200-7000 | / | Φ700*380 | 2*5.5 | |
| जेडटीजी -500 | 500000 | Φ1800-8000 | / | Φ850*350 | 2*7.5 |
विभिन्न प्रकार के पारंपरिक स्वचालित वेल्डिंग रोलर रोटेटर हैं, जो सिलेंडर वर्कपीस के विभिन्न विनिर्देशों की आवश्यकताओं को पूरा कर सकते हैं। उनमें से, सेल्फ-एडजस्टिंग वेल्डिंग रोटेटर, एडजस्टेबल वेल्डिंग रोटेटर, और एंटी-चैनलिंग वेल्डिंग रोटेटर सबसे लोकप्रिय हैं।
किसी भी कस्टम रोलर रैक की जरूरतों के लिए, कृपया वूबी लेमर मशीनरी इक्विपमेंट कं, लिमिटेड से संपर्क करें
हमारी कंपनी द्वारा उत्पादित उत्पादों में शामिल हैं:
उत्पादों को निम्नानुसार उत्पाद:
3) एच बीम स्वचालित असेंबलिंग मशीन
4) एच बीम निकला हुआ किनारा सीधा मशीन
5) एच बीम स्वचालित वेल्डिंग मशीन
2. सहायक उपकरण/मशीनें
2) समायोज्य या आत्म-समायोज्य वेल्डिंग मोड़ रोल
3.3 डी 2 डी वेल्डिंग टेबल और सहायक उपकरण
लोकप्रिय टैग: इच्छुक प्रकार वेल्डिंग रोटेटर, चीन, निर्माता, कारखाने, अनुकूलित
