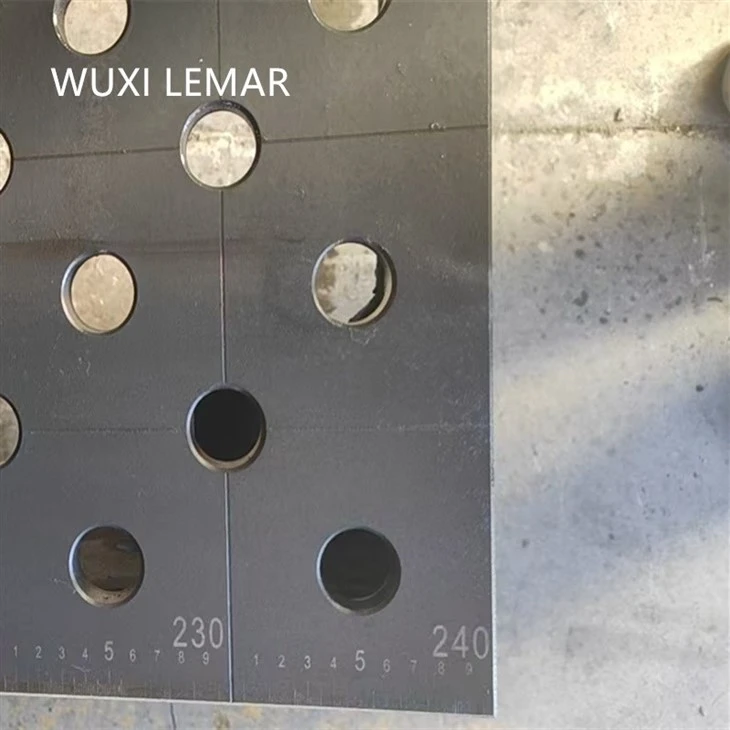

होल ऐरे वेल्डिंग स्थिरता तालिका
होल ऐरे वेल्डिंग स्थिरता तालिकाएक मॉड्यूलर, उच्च परिशुद्धता स्थिरता बेस प्लेट है। इसकी मुख्य विशेषता यह है कि टेबल टॉप एक मानक ग्रिड (आमतौर पर 100 मिमी या 50 मिमी की दूरी के साथ) के अनुसार नियमित रूप से व्यवस्थित मानकीकृत थ्रेडेड छेद से ढका हुआ है।
इसका सार एक सार्वभौमिक और पुन: कॉन्फ़िगर करने योग्य तीन आयामी स्थिरता प्रणाली की नींव है। उपयोगकर्ता इन छेदों का उपयोग कर सकते हैं और वेल्डिंग या विशिष्ट वर्कपीस को असेंबल करने के लिए उपयुक्त विशेष फिक्स्चर को जल्दी और लचीले ढंग से बनाने के लिए विभिन्न मानकीकृत फिक्स्चर मॉड्यूल (जैसे कि दाएं कोण ब्लॉक, क्लैंप, लोकेटिंग पिन, सपोर्ट ब्लॉक, वी- आकार के ब्लॉक इत्यादि) के साथ सहयोग कर सकते हैं।
उद्धरण और अधिक जानकारी के लिए सीधे डीएम ईवा↓↓↓
उत्पाद प्रकार
हम अनुकूलन और OEM सेवाएं प्रदान करते हैं। संपर्कईवागर्मीजानकारी के लिए।
संबंधितअवयव
| मुख्य घटक | विवरण/विनिर्देश |
|---|---|
| प्लेटफ़ॉर्म बॉडी | आमतौर पर उच्च गुणवत्ता वाले कच्चा लोहा, मिश्र धातु इस्पात, या तनाव मुक्त स्टील से बना होता है। अत्यधिक उच्च समतलता, सीधापन और आयामी स्थिरता की विशेषताएँ। विरूपण के प्रति दीर्घकालिक प्रतिरोध सुनिश्चित करने के लिए टेबल की सतह को परिशुद्धता से {{4}मिल्ड किया गया है और गर्माहट से उपचारित किया गया है। |
| मानक छेद सरणी | विशेष विवरण: • D28 मानक:छेद Ø28 मिमी, थ्रेड एम 16, ग्रिड स्पेसिंग 100 मिमी ± 0.02 मिमी। • D16 मानक:छेद Ø16 मिमी, थ्रेड एम 12, ग्रिड स्पेसिंग 50 मिमी। • अन्य मानक (जैसे, शाही आकार) भी मौजूद हैं। प्रकार:आमतौर पर काउंटरबर्ड डिज़ाइन, बोल्ट हेड्स को अबाधित वर्कपीस प्लेसमेंट के लिए टेबल की सतह के नीचे बैठने की अनुमति देता है। |
| मानकीकृत कार्यात्मक मॉड्यूल | • स्थिति निर्धारण तत्व:पिन, स्टॉप ब्लॉक, V{0}}ब्लॉक, एंगल प्लेट आदि का पता लगाना। • क्लैंपिंग तत्व:त्वरित कार्रवाई क्लैंप, स्क्रू क्लैंप, टॉगल क्लैंप इत्यादि। • सहायक तत्व:विभिन्न ऊँचाइयों के शिम्स/समानांतर, समर्थन स्तंभ, कोण कोष्ठक, आदि। • कनेक्टिंग तत्व:टी-बोल्ट, स्टेप्ड पिन, डॉवेल पिन का पता लगाना, आदि। |
| फ़्रेम और सहायक उपकरण | • चौखटा:मजबूत स्टील समर्थन संरचना, आमतौर पर समतल पैरों के साथ। • सामान:इसमें चिप ट्रे/शूट, टूलींग कार्ट, उठाने वाले उपकरण आदि शामिल हो सकते हैं। |
हमारी वेल्डिंग टेबल सहायक उपकरण
पेंच क्लैंप
बार का पता लगाना
चुंबकीय बोल्ट
डिस्क क्षैतिज त्वरित क्लैंप
लॉकिंग पिन
कोण शासक
उत्पाद सुविधाएँ
मुख्य विशेषताएं और लाभ
• असाधारण रूप से उच्च लचीलापन: एकहोल ऐरे वेल्डिंग स्थिरता तालिकासिस्टम बड़ी संख्या में विशेष वेल्डिंग फिक्स्चर की जगह, विभिन्न आकृतियों और आकारों के साथ कई वर्कपीस की क्लैंपिंग आवश्यकताओं को पूरा कर सकता है। यह कई किस्मों, छोटे बैचों और परिवर्तनीय उत्पादन लाइनों (जैसे इंजीनियरिंग मशीनरी, रेल पारगमन, एयरोस्पेस और भारी उपकरण विनिर्माण) के साथ उत्पादन मोड के लिए विशेष रूप से उपयुक्त है।
• उच्च दोहराव स्थिति सटीकता: मानकीकृत उच्च परिशुद्धता छेद प्रणाली सुनिश्चित करती है कि प्रत्येक निर्मित स्थिरता में लगातार सटीकता (±0.05 मिमी तक) है, जो स्थिर उत्पाद वेल्डिंग गुणवत्ता की गारंटी देती है।
• कम उत्पादन तैयारी का समय: विशेष फिक्स्चर के पारंपरिक डिजाइन और निर्माण (जिसमें कई सप्ताह से लेकर महीनों तक का समय लगता है) की तुलना में, होल सिस्टम प्लेटफॉर्म का उपयोग घंटों या दिनों के भीतर फिक्स्चर के निर्माण और सत्यापन को पूरा कर सकता है, जिससे नए उत्पाद परिचय (एनपीआई) में काफी तेजी आती है।
• कम लागत: विशेष फिक्स्चर के डिजाइन और निर्माण के साथ-साथ भंडारण प्रबंधन की लागत को समाप्त करता है। कार्यात्मक मॉड्यूल का पुन: उपयोग किया जा सकता है, जिसके परिणामस्वरूप निवेश पर उच्च दीर्घकालिक रिटर्न प्राप्त होता है।
• बेहतर वेल्डिंग गुणवत्ता: कठोर क्लैम्पिंग वेल्डिंग विरूपण को प्रभावी ढंग से नियंत्रित करती है; सटीक स्थिति घटकों के बीच असेंबली गैप और सापेक्ष स्थिति सुनिश्चित करती है, जो रोबोटिक स्वचालित वेल्डिंग के लिए एक आदर्श आधार प्रदान करती है।
• मानकीकरण और 5एस प्रबंधन को बढ़ावा: सभी घटकों को मानकीकृत किया गया है, जिससे कार्यस्थल साफ-सुथरा और व्यवस्थित हो गया है और प्रबंधन करना आसान हो गया है।
हमें क्यों चुनें?
संबंधित प्रमाणीकरण
ग्राहक समीक्षा
अक्सर पूछे जाने वाले प्रश्न
1.परिवहन के दौरान क्षति को रोकने के लिए उत्पाद को कैसे पैक किया जाता है?
हम नमीरोधी और जंगरोधी पैकेजिंग वाले पैलेट का उपयोग करते हैं। फूस की सतह को जंगरोधी तेल से लेपित किया जाएगा और जंगरोधी कागज से ढका जाएगा। खरोंच से बचने के लिए सटीक कामकाजी सतहों पर सुरक्षात्मक पैड जोड़े जाएंगे। बड़े प्लेटफार्मों के लिए, उन्हें परिवहन के दौरान विरूपण को रोकने के लिए प्रबलित स्टील पट्टियों के साथ जोड़कर, फ्लैट रूपों में पैक किया जाता है। साथ ही, उत्थापन बिंदु और नमीरोधी, टकराव-रोकथाम के निशान चिह्नित किए जाते हैं।
2.यूरोपीय संघ/अमेरिका को निर्यात करने के लिए कौन से प्रमाणपत्र आवश्यक हैं?
ईयू को निर्यात करने के लिए, किसी को यह सुनिश्चित करने के लिए सीई प्रमाणीकरण प्राप्त करने की आवश्यकता है कि उत्पाद ईयू के प्रासंगिक यांत्रिक सुरक्षा मानकों का अनुपालन करते हैं; अमेरिका को निर्यात करने के लिए, कोई अनिवार्य विशिष्ट प्रमाणीकरण नहीं है, लेकिन इसे स्थानीय यांत्रिक सुरक्षा नियमों और औद्योगिक उपकरणों के लिए सीमा शुल्क की आयात आवश्यकताओं को पूरा करना होगा। इसके अलावा, सीमा शुल्क निकासी की सुविधा के लिए आवश्यकतानुसार सहायक दस्तावेज जैसे कच्चे माल का पता लगाने की क्षमता लेबल और यांत्रिक परीक्षण रिपोर्ट प्रदान की जा सकती है।
3.क्या आप सीमा शुल्क निकासी के लिए मूल प्रमाण पत्र जैसे आवश्यक दस्तावेज प्रदान कर सकते हैं?
हम मूल प्रमाणपत्र, वाणिज्यिक चालान, पैकिंग सूची, गुणवत्ता प्रमाणपत्र आदि सहित सभी सीमा शुल्क निकासी दस्तावेज़ प्रदान कर सकते हैं। यदि किसी विशेष दस्तावेज़ की आवश्यकता है, तो हम उन्हें अनुकूलित करने के लिए पहले से संचार कर सकते हैं, जिससे माल को गंतव्य देश में सीमा शुल्क निरीक्षण के माध्यम से आसानी से पारित करने में मदद मिलेगी।
4.कौन सी भुगतान विधियाँ समर्थित हैं?
हम अंतरराष्ट्रीय व्यापार में आमतौर पर उपयोग की जाने वाली विभिन्न भुगतान विधियों का समर्थन करते हैं, जिसमें टेलीग्राफिक ट्रांसफर (टी/टी), वेस्टर्न यूनियन प्रेषण, क्रेडिट पत्र और तृतीय पक्ष एस्क्रो भुगतान आदि शामिल हैं। विशिष्ट भुगतान अनुपात ऑर्डर राशि के आधार पर बातचीत के माध्यम से निर्धारित किया जा सकता है।
यदि आप एक विश्वसनीय होल ऐरे वेल्डिंग फिक्स्चर टेबल आपूर्तिकर्ता की तलाश में हैं, तो कृपया अब सीधे ईवा से संपर्क करें।
हम आपके आवेदन के अनुसार सबसे उपयुक्त वेल्डिंग फिक्स्चर सिस्टम समाधान की सिफारिश करेंगे।
